O comissionamento de cabos de média tensão são importantes para o bom funcionamento do sistema elétrico e neste artigo iremos falar um pouco sobre os equipamentos necessários para realizar o comissionamento e mais alguns detalhes que devem ser levados em consideração.

O que é o comissionamento de cabos de média tensão?

O comissionamento de cabos de média tensão é um conjunto de testes e verificações realizados para garantir que os cabos estejam funcionando corretatamente e de acordo com as normas e regulamentações.

É um procedimento crucial para garantir a segurança, confiabilidade e eficiência dos sistemas elétricos.

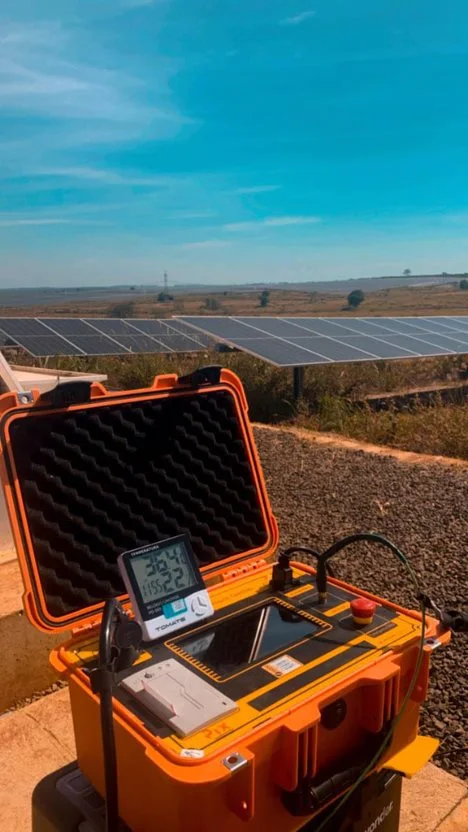

Quais equipamentos são necessários para o comissionamento de cabos de média tensão?

Para realizar o comissionamento de cabos de média tensão é necessário uma série de equipamentos específicos para garantir a segurança e a confiabilidade no processo. A lista de equipamentos pode passar por variações de acordo com a complexidade do projeto, os tipos de testes a serem realizados e as normas e regulamentações aplicáveis.

Os equipamentos essencias são:

• Equipamentos de proteção individual - EPIs - Luvas de alta tensão, botas de segurança, óculos de proteção, capacete, máscara de gás, roupas de proteção contra arco elétrico.
• Equipamentos de teste - Megômetro de alta tensão, ohmímetro de baixa resistência, analisador de cabos, equipamentos de ensaio de alta tensão (HIPOT), equipamento de teste de tan delta, equipamento de identificação de falhas (TDR).
• Equipamentos auxiliares - Gerador de alta tensão, transformador de corrente, transformador de potencial, ponte de aterramento, cabos de teste, pinças amperimétricas, alicate de corte, chave de fenda, chave inglesa.

Alguns equipamentos adicionais que podem ser incluídos são:

• Câmera termográfica - Irá permitir identificar pontos de calor anormais nos cabos.
• Equipamento de registro de dados - Vai permitir registrar todos os dados dos testes em tempo real para posteriormente serem analisados.
• Software de análise de dados - Permite analisar os dados dos testes de forma mais eficiente e precisa.

Algumas recomendações:

• Utilizar equipamentos de alta qualidade - É importante utilizar equipamentos de alta qualidade e de marcas confiáveis para garantir a precisão dos resultados e a segurança dos trabalhadores.
• Calibrar os equipamentos - Todos os equipamentos de teste devem ser calibrados de acordo com as normas e regulamentações aplicáveis antes de serem utilizados.
• Seguir as instruções dos fabricantes - É importante seguir as instruções dos fabricantes dos equipamentos para garantir a segurança e o bom funcionamento dos mesmos.
• Treinar a equipe de comissionamento
• A equipe de comissionamento deve ser treinada para utilizar os equipamentos de forma segura e eficaz.

Planejamento para o comissionamento de cabos de média tensão

O planejamento deve ser realizado em algumas etapas.

• Definição do escopo do trabalho
• Seleção da equipe de comissionamento
• Elaboração do plano de comissionamento
• Aquisição de materiais e equipamentos
• Coordenação com outras partes interessadas

Preparação para o comissionamento de cabos de média tensão

Para a preparação do local é necessário:

• Limpar a área de trabalho
• Isolar a área de trabalho
• Instalar os equipamentos de teste

Para a documentação será preciso:

• Preparar a documentação
• Registrar os resultados do comissionamento

Algumas recomendações para o realizamento do processo de comissionamento de cabos de média tensão:

• Realize um treinamento para a equipe
• Simule o processo de comissionamento
• Manter um bom canal de comunicação

Conclusão

Lembre-se de que a lista de equipamentos podem passar por modificações de acordo com o que está sendo programado para o comissionamento de cabos de média tensão. Verifique com todos os envolvidos no projeto os equipamentos ideais e certifique-se de priorizar pelo bem-estar da equipe.
